SCSI 68P连接器你所不知道的性能都在这了

发布时间: 2021-01-22 来源:东莞市林诚塑胶电子有限公司 点击次数:

      SCSI 68P连接器在很多行业中都有使用,外设可以包括磁盘、磁带、CD-ROM、可擦写光盘驱动器、打印机、扫描仪和通讯设备等。SCSI 连接器是一种智能的通用接口标准,SCSI是个多任务接口,设有母线总成功能,所以挂在一个SCSI母线上的多个外设可以同时工作,SCSI 68P上的设备平等占有总线,互不干扰。

SCSI 68P

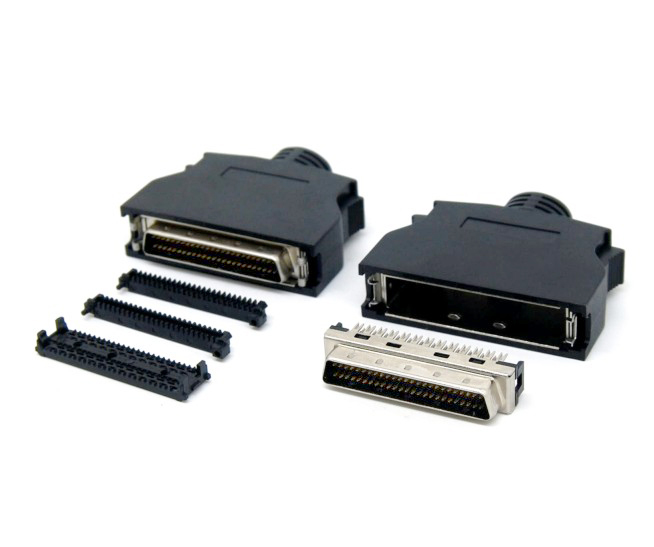

SCSI 68P MALE塑胶组装外壳弹片式
外壳(Hood): ABS UL94V-0
弹片(Latch cover): Stainless steel
弹片塑胶(Latch): ABS UL94V-0
内铁壳(Inner shell): SPCC,plated Ni
电气特性(Electrical characteristics): a)  Contact Currect Rating: 1 Amp
b)  Dielectric Withstanding Voltage:500V AC
c)  Insulation Resistance: 500MΩ/Min
d)  Contact Resistance: 35mΩ/Max
e)  Operaion Temperature: -20℃+85℃
产品应用(Application): 工业设备,运动控制卡等信号传输.
Industrial equipment, motion control card
环保标准(Environmental standards): Rohs compliant

    SCSI 68P连接器是各种计算机与外部设备之间的接口标准。
    1、采用双层屏蔽双绞线结构(屏蔽率达到90%以上),对信号抗干扰具有良好的防护效果;
    2、采购多股较细铜丝导体构成(28AWG),具有良好的耐弯折性;
    3、绝缘、外被PVC采用耐油,柔性PVC并且通过ULVW-1FT1燃烧测试合格;
    4、34对对绞线相邻绞距设定不一致,减少信号相互干扰;
    5、插头部采用两次注塑成型,具有良好的抗震性,不会应为设备震动引起断线等现象;
    6、焊接状态良好,并且PE材料成型内模,成型内模后包铜箔并将屏蔽线焊接在铜箔上、顺着铜箔划焊;

    7、铜箔要接铁壳,铜箔与铁壳接触处加锡,接触的两面都加锡,起到防止抗干扰作用;应用范围:硬盘,光驱,磁带,扫描仪等许多常见的外部设备。


    SCSI 68P连接器包装方式:
    1、采用环保可循环利用PE热封袋。
    2、可以根据客人要求需要自封口型PE袋,吸塑包装等
    3、根据合适数量外装纸箱。纸箱外为方便搬运装配包装带。
